Электродвигатель для радиоуправляемой модели: какие бывают и что лучше купить – коллекторный или бесколлекторный

/upload/uf/eb6/obzor_stati.png

Вариантов выбора немного, но задуматься есть над чем


Если вы уже решили, какую именно радиоуправляемую модель хотите купить и точно знаете, что ваш будущий внедорожник, самолет, дрон или быстроходный катер будет оснащен электродвигателем, самое время задуматься, какого типа мотор лучше и надежнее.

Современная RC-модель на электрической тяге может иметь коллекторный или бесколлекторный двигатель. Каждый вариант имеет свои достоинства и недостатки. И разница тут не только в цене, как могут сказать в ближайшем магазине.

Итак, рассмотрим все детально, а выводы относительно того, с каким же моторчиком выбрать машинку (или другую модель) на радиоуправлении, пусть каждый делает самостоятельно.

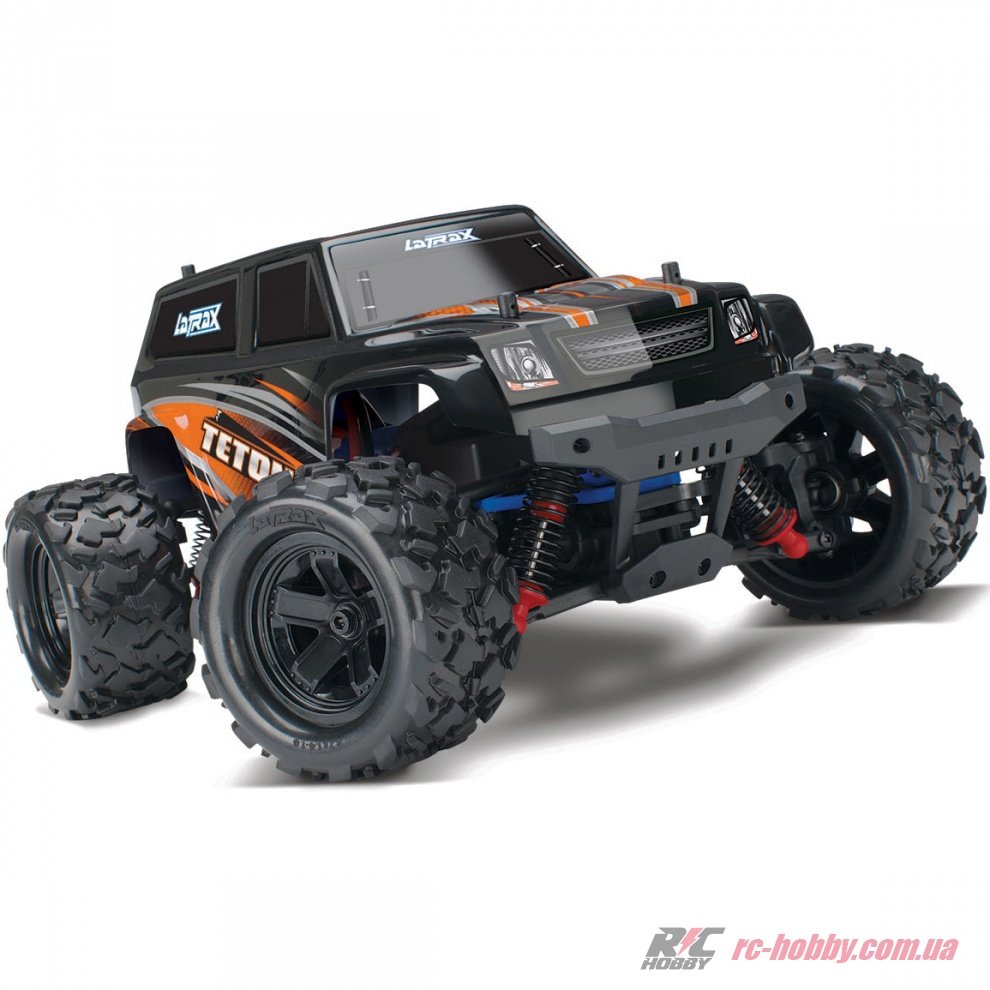

Коллекторный электродвигатель: плюсы и минусы конструкции

«Brushed», «щеточный», «коллекторный» – все это названия первого типа электромоторов, которые пользуются популярностью как среди начинающих пилотов, так и среди профессиональных спортсменов, к примеру, участвующих в гонках или соревнованиях DRIFT.

Важная особенность конструкции – это наличие щеточно-коллекторного узла, являющегося его «сердцем» и непосредственно приводящим RC-технику в движение.

Внешнее отличие коллекторного от бесколлекторного электромотора – наличие всего двух проводов («плюс» и «минус») у коллекторных двигателей и трех проводов («фаз») у бесколлекторных двигателей для дальнейшего подключения мотора к регулятору оборотов (регулятору скорости, аббревиатура «ESC» англ.).

Ротор (подвижная часть) и статор (неподвижная часть) – это два основных элемента мотора коллекторного типа.

Внутри корпуса (статора) вращается подвижный ротор с медной обмоткой. С одной стороны вала ротора установлена передающая шестерня, или шкив, а с другой – коллектор, который, по сути, является набором контактов.

На статоре установлены графитовые щетки – тоже, своего рода, скользящие контакты, которые контактируют с коллектором. Щетки предназначены для передачи электроэнергии на обмотку вращающегося ротора.


Конструкция проста и проверенная временем. Такой двигатель работает от постоянного тока (аккумулятор или обычная батарейка) и для изменения направления вращения нужно только поменять местами полярность тока, который подается на обмотку.

С коллекторных двигателей все начиналось, это – «заря» RC-техники, поэтому они более дешевые и просты в обслуживании, но существенно уступают по мощности и времени эксплуатации новому поколению электромоторов.

Коллекторные двигатели

Преимущества

Недостатки

Небольшой вес

Низкий КПД (около 60%)

Низкая стоимость

Сравнительно низкая скорость движения RC-модели

Простота эксплуатации и технического обслуживания

Быстрый износ составляющих конструкции, очень ограниченный ресурс эксплуатации

Исключительно подходит под определенные виды спортивных соревнований

Высокая энергопотребляемость

Достоинства, приведенные в таблице, делают модели, оснащенные коллекторными двигателями, желанными для начинающих пилотов и пилотов-профессионалов для использования на специальных соревнованиях.


Если покупаете радиоуправляемую модель с коллекторным двигателем, учтите, что графитовые щетки и коллектор – это система подвижных контактов, в которой механическая составляющая мотора имеет свои особенности. Возможны искрения и перегрев, а потому – желательно избегать контакта с агрессивной внешней средой (влага, грязь, пыль).

Перед началом эксплуатации модели с коллекторным двигателем, ее желательно проверить, «обкатать» на низких скоростях, чтобы щетки «притерлись» к коллектору.

А еще будьте готовы к тому, что быстрый износ и замена комплектующих такого двигателя – это нормальное явления.

Бесколлекторный электродвигатель: в чем преимущества

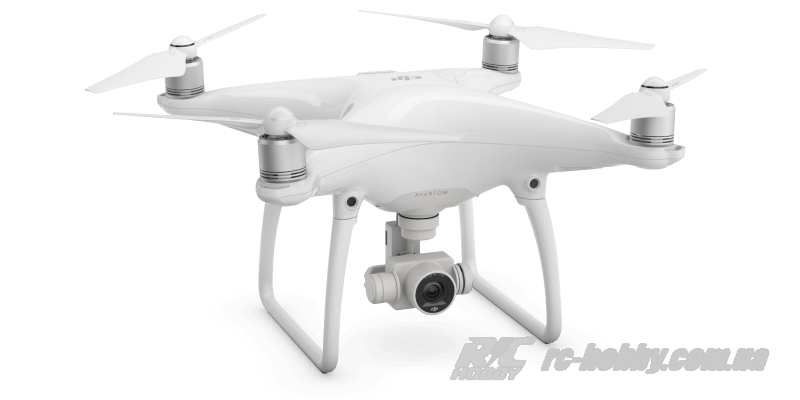

«Brushless», «бесщёточный», «бесколлекторный» – это электромотор для радиоуправляемой модели (автомобиля, катера, самолета, вертолета или квадрокоптера), который был разработан уже в 21 веке. Он воплотил в себя все вожделенные качества любого профессионального RC-моделиста: надежность, мощность, долговечность.

Основная проблема, которой «грешит» любой электромотор – это перегрев. Когда ротор вращается внутри статора в коллекторном двигателе, высокая температура внутри механизма (а, следовательно, и быстрый износ, и частые поломки) – неизбежна.

Гениальное инженерное решение перевернуло мир радиоуправляемых моделей и не только: «А что, если вращать не ротор, а статор? Тогда охлаждение мотора будет происходить автоматически, за счет потоков воздуха создаваемого самим двигателем!»

Бесколлекторный двигатель стал широко использоваться в авиации и автомобиле- и судостроении, а радиоуправляемые модели с такой «начинкой» стали ездить и летать значительно быстрее и намного дольше.

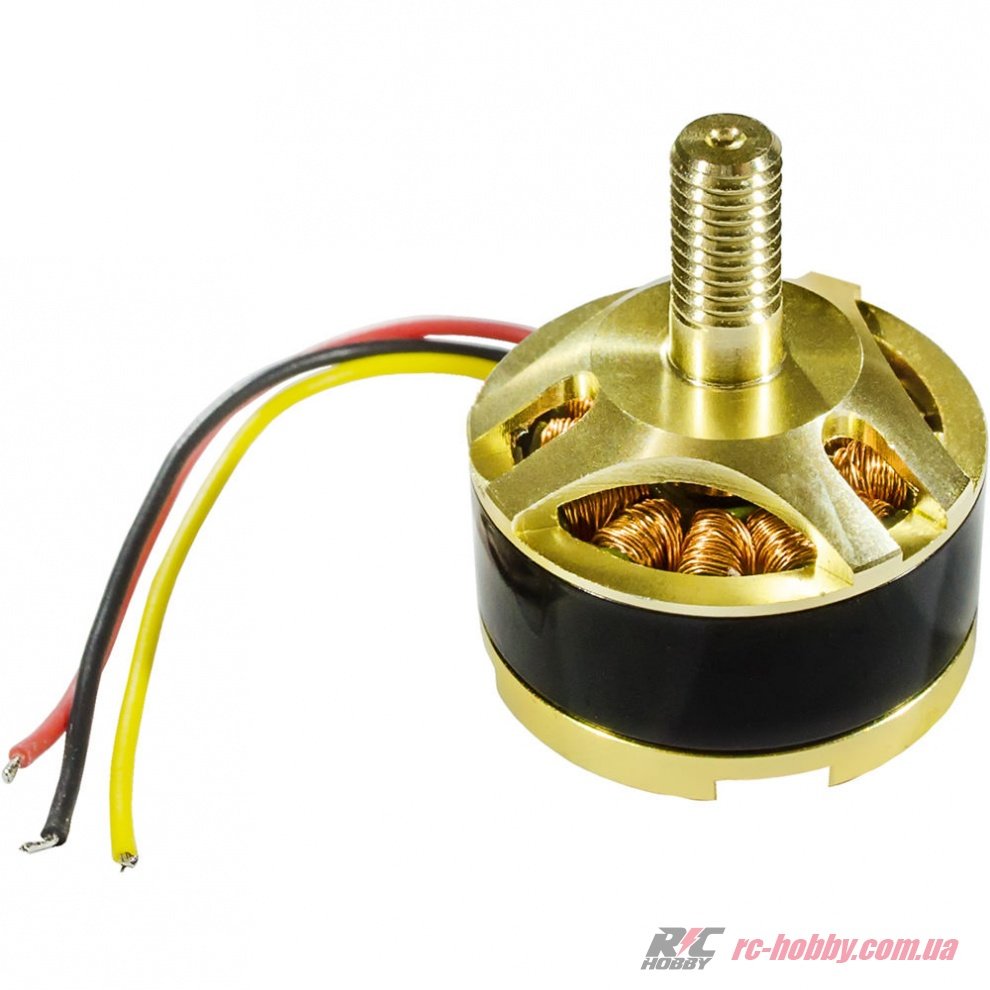

Внешнее отличие такого двигателя от его «старшего коллекторного» брата – это три провода для подключения к регулятору. Трехфазная обмотка ротора (которая в этом случае неподвижна) подключается к регулятору оборотов более сложной электронной схемы. Тут не так все просто, а потому стоимость модели с таким электромотором и регулятором в разы выше коллекторной.

Двигатель бесколлекторного типа приводится в движение за счет переменного тока. В этом случае нужен специальный регулятор скорости (или регулятор оборотов или контроллер), который преобразует постоянный ток аккумулятора в переменный с тремя фазами. Техническая сложность конструкции определяет главный (и, наверное, единственный) недостаток двигателей этого типа – они значительно дороже коллекторных.

Бесколлекторные двигатели

Преимущества

Недостатки

Высокий КПД двигателя (до 92%)

Высокая стоимость

Более высокая мощность в сравнении с аналогичными по размеру коллекторными двигателями

Больший вес, по сравнению с аналогичным коллекторным двигателем

Высокая износостойкость за счет бесконтактной конструкции, соответственно значительно больший ресурс эксплуатации

Крайне нежелательно давать такие модели детям

Высокая степень влагозащиты, защиты от пыли и вязкой грязи



Невероятно высокая скорость движения модели, например, наземные модели могут развивать скорость до 260 км/ч, а воздушные до 350 км/ч.



Бесколлекторные электродвигатели надежные и долговечные, они практически не изнашиваются. Что может выйти из строя – это подшипники, которые легко заменить.

Одна особенность, которую может не заметить в бесколлекторном двигателе новичок, но чему обрадуется профи – это наличие сенсоров. Сенсорные электромоторы практичнее, поскольку установленные датчики (сенсоры) гарантирует очень плавную работу и быстрый старт, а также более рациональный расход энергии.

Есть сенсор или нет, начинающий моделист может не заметить, а вот, по стоимости ощутит сразу – наличие сенсоров делает ценник мотора более «тяжелым».

Как отличить внешне? У моторов с сенсорами кроме трех соединительных проводов есть шлейф из тонких проводков, которые подключаются к регулятору скорости.

Радиоуправляемая модель с бесколлекторным мотором – это выбор профессионалов, особую ценность для которых приобретает скорость и выносливость аппарата на соревнованиях.



Но модели с бесколлекторными двигателями доступны и для новичков, которые сразу хотят получить от модели «максимум».

Также следует отметить, что в большинстве случаев, для питания регуляторов с бесколлекторными двигателями применяются специальные аккумуляторные батареи литий-полимерного типа, которые могут вырабатывать огромные токи разряда (и это будет отдельная тема для следующей статьи).

Перед покупкой, взвесьте все «за» и «против», обратитесь за консультацией к специалистам и выбирайте модель «под себя» и свои возможности. Главное, что ассортимент рынка RC-моделей обширен и позволяет сделать оптимальный  выбор.
